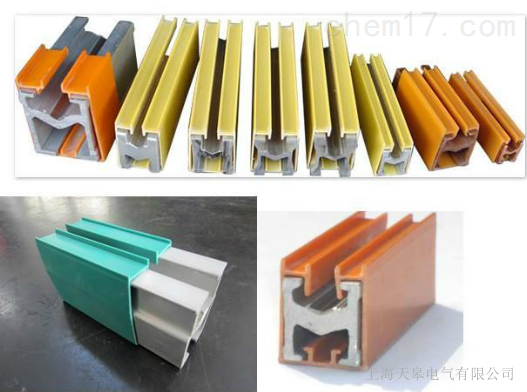

HXPnR-H系列單極組合式滑觸線
HXPnR-H、HXPnR-H8 、HXPnR-H加厚系列單極滑觸線三相制、四線制、五線制滑觸線由H型鋁合金本體導軌加壓V型不銹鋼滑接帶、PVC絕緣外殼、外置式集電器以及懸吊、固定等組件組合而成。單極滑觸線產品以其設計新穎、結構合理、維護方便、防腐防塵性能、使用安全等特點被廣泛地應用于電流較大、使用頻率較高、運行速度快和環境較差的場合。 HXPnR-H、HXPnR-H8 系列單極H型鋁滑線 The series of HXPnR-H8 monopole assembled busbars 型號規格 Type&spec 滑觸線截面尺寸 Busbar size (mm) 載流量（A） Current（A） 適配外置式集電器 Suitable current collector A B C HXPnR-H-160/150 24.0 31.0 8.0 150 HJD-150A HXPnR-H-185/250 24.0 31.0 8.0 250 HJD-250 A HXPnR-H-250/320 32.0 40.0 10.0 400 HJD-320 A HXPnR-H-300/500 32.0 40.0 10.0 600 HJD-500 A HXPnR-H-500/800 32.0 40.0 10.0 800 HJD-800 A HJD-500 A HXPnR-H-800加厚 38.0 46.0 10.0 500/800 HJD-800 A HXPnR-H-900/1000 32.0 40.0 10.0 1000 HJD-1000 A HXPnR-H-1250A 32.0 40.0 1.00 1250 HJD-1250 A HXPnR-H-1500 A 85 60 15 1500 HJD-1500 A HXPnR-H-2000 A 91.7 55 15.6 2000 HJD-2000 A HXPnR-H-2500 A 91.7 55 15.6 2500 HJD-2500 A 注：1、滑觸線標準長度：6m。2、HXPnR-H與HXPnR-H8 以及HXPnR-H加厚 性能相同，幾何形狀和集電方式不同。 3、HXPnR-H型有鋁合金和銅體兩種材料的滑線。 Nore：1、Standard busbar length：6m. 2、Same performance different dimension. 3、HXPnR-H type trolly line of alloy Aland Copper 單極H型鋁滑線配件 單極H型鋁滑線型號： 單極H型鋁滑線主要技術參數： 規格 HXPnR-HD2 HXPnR-HD3 HXPnR-HD5 HXPnR-HD8 HXPnR-HD13 HXPnR-HD20 額定電流（A） 200A 300A 500A 800A 1300A 2000A +35°C時電流電阻（Ω/m） 11.4×10-5 10.4×10-5 9.4×10-5 6.8×10-5 5.7×10-5 4.8×10-5 軌距800mm時軌間阻抗（Ω/m） 22.2×10-5 18.2×10-5 16.5×10-5 12.0×10-5 10.1×10-5 9.0×10-5 行動電壓（V） 600V/A或600V/DC 絕緣護套擊穿電壓（KV） 13.9 絕緣體表面電阻（Ω） 2×1013 KC >600V 允許最大運行速度（m/min） 600 環境溫度范圍 -25°C+55°C 絕緣材料可燃性 自滅 外型尺寸 23.6×31.6 32×42 懸掛間距 1.5-3 導軌斷面膨脹 安裝長度在200m內不考慮 導軌標準長度 6 規格 HXPnR-HG150 HXPnR-HG150 額定電流（A） 150（雙極300A） 250（雙極500A） 最大運行速度（m/min） 600 接觸壓力（N） 27 側向移動距離 ±100 接觸方向移動 ±40 連接電纜（mm2） 20 50 牽引臂線至導軌滑觸面 115 130 適用導軌（A） 200-300 500-800 重量（Kg）（單級） 1.6 2.2 注：在選用導電器時，導電器容量要與用電設備相配，當單極容量不夠時，可采用雙極導電器 單極H型鋁滑線結構、外型尺寸
HXPnR-H、HXPnR-H8 、HXPnR-H加厚系列單極滑觸線三相制、四線制、五線制滑觸線由H型鋁合金本體導軌加壓V型不銹鋼滑接帶、PVC絕緣外殼、外置式集電器以及懸吊、固定等組件組合而成。單極滑觸線產品以其設計新穎、結構合理、維護方便、防腐防塵性能、使用安全等特點被廣泛地應用于電流較大、使用頻率較高、運行速度快和環境較差的場合。
HXPnR-H、HXPnR-H8 系列單極H型鋁滑線
The series of HXPnR-H8 monopole assembled busbars
型號規格
Type&spec
滑觸線截面尺寸
Busbar size (mm)
載流量（A）
Current（A）
適配外置式集電器
Suitable current collector
A
B
C
HXPnR-H-160/150
24.0
31.0
8.0
150
HJD-150A
HXPnR-H-185/250
250
HJD-250 A
HXPnR-H-250/320
32.0
40.0
10.0
400
HJD-320 A
HXPnR-H-300/500
600
HJD-500 A
HXPnR-H-500/800
800
HJD-800 A HJD-500 A
HXPnR-H-800加厚
38.0
46.0
500/800
HJD-800 A
HXPnR-H-900/1000
1000
HJD-1000 A
HXPnR-H-1250A
1.00
1250
HJD-1250 A
HXPnR-H-1500 A
85
60
15
1500
HJD-1500 A
HXPnR-H-2000 A
91.7
55
15.6
2000
HJD-2000 A
HXPnR-H-2500 A
2500
HJD-2500 A
注：1、滑觸線標準長度：6m。2、HXPnR-H與HXPnR-H8 以及HXPnR-H加厚 性能相同，幾何形狀和集電方式不同。
3、HXPnR-H型有鋁合金和銅體兩種材料的滑線。
Nore：1、Standard busbar length：6m. 2、Same performance different dimension. 3、HXPnR-H type trolly line of alloy Aland Copper
單極H型鋁滑線配件
單極H型鋁滑線型號：
單極H型鋁滑線主要技術參數：
單極H型鋁滑線結構、外型尺寸
